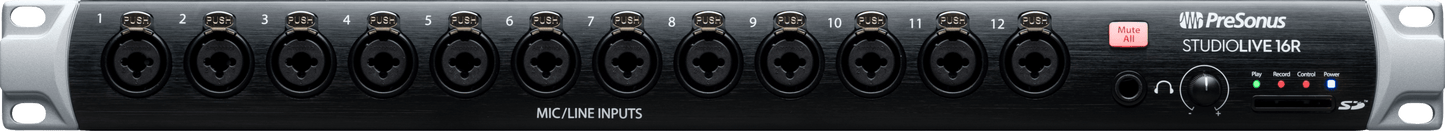

StudioLive® 16R Digital Rack Mixer
StudioLive® 16R Digital Rack Mixer
受取状況を読み込めませんでした

18-input, 18-channel rack mixer with stagebox and monitor mixer modes
StudioLive® 16Rデジタル・ミキサーは、1つのラックスペースに4つのオーディオ・ツールを搭載しています。UC Surfaceリモート・ミキシング・ソフトウェアを使用すれば、スタンドアロンのデジタル・ミキサーとしても使用でき、StudioLive Series IIIコンソールミキサーと組み合わせれば、ステージボックスや統合モニターミキサーとして使用することもできます。また、EarMix 16Mモニターミキサーと接続すれば、究極のパーソナルモニターシステムにも。あなたのコンピューターに接続すれば、すべての入力とバスにヴィンテージダイナミクスとEQプラグインをモデリングした、連続双方向36チャンネル(18×18)のUSBオーディオインターフェースとしても活用可能です。スタンドアローンでも、オーディオ・システムの一部としても、これほどフレキシブルでパワフルなラックマウント型デジタル・ミキサーは他にありません。
StudioLive 16Rの内部には、シングルコアのPreSonus® FLEX DSPエンジンが搭載されており、18のミキシング・チャンネル、10のミックス・バス、同時プロセッサ (すべての入力チャンネルとミックス バスに 2つのステレオ エフェクトと Fat Channel プラグイン モデルを含む) を駆動します。StudioLive 16Rは、どんなサイズのリグにも快適にフィットする真の16チャンネルデジタルミキサーです。標準的なワイヤレス・ルーターを経由することで、ユニバーサル・コントロールを使用して、iPad®、Android™タブレット、Windows® Touchコンピューターからあらゆるミックス・パラメーターをコントロールできます。ユニバーサル・コントロールは、タッチスクリーン上でのミキシングをフェーダー上でのミキシングと同じように直感的に行えるように設計されています。
統合された36チャンネル(18×18)オーディオ・インターフェースにより、デジタル・リコール可能なアナログ・プリアンプと、各チャンネルとバス用のヴィンテージEQとダイナミクス・プロセッサーを装備した完全なラックを使ってレコーディングすることができます。従来のアナログ・スタジオのデザインをモデル化したこれらのコンプレッサーとEQプラグインは、StudioLive 16RとFender Studio Pro®の両方にネイティブでロード可能で、究極のミキシングとレコーディングの柔軟性を提供します。
Overview
特長
- 新しいシングルコアのPreSonus® FLEX DSP Engineを搭載し、同クラスのデジタルミキサーの中で最大のプロセッシングを実現
- 18チャンネルのデジタルラックミキサー 、デジタル制御XMAXマイク/ライン入力 x16、FLEX FXリターン x2、ミックスバス x10、FlexMix x6(Aux、サブグループ、マトリックス)、専用FLEX FXバス x2、ステレオメインバス
- 130の同時プロセッサー: HPF、ゲート/エクスパンダー、ファット・チャンネル・プラグイン・モデル付コンプレッサー、ファット・チャンネル・プラグイン・モデル付き4バンド/6バンド・パラメトリックEQ、リミッター
- 31バンド・グラフィックEQ
- 伝説的なクラシック・リバーブ・エミュレーションとディレイを搭載した4つのFLEX FXスロット
- すべての入力チャンネルと出力バスで使用可能なステート・スペース・モデルのファット・チャンネル・コンプレッサーとEQプラグイン
- チャンネルグループを制御する6つのDCA
- USB経由での36チャンネル(18x18)録音
- 真のバーチャル・サウンドチェック・モードを備えたオンボード・ステレオSDレコーダー
- 他のミキサーやNSBシリーズステージボックス、EarMix 16Mパーソナルモニターミキサーなどと接続できるAVBネットワーキングを搭載(64x64)
- StudioLive®シリーズIIIコンソール・ミキサー用のモニター・ミックスとステージ・ボックス・モード
- EarMix 16Mパーソナルモニターミキサーと組み合わせて究極のモニターシステムを実現
- ユニバーサル・コントロール(付属)を使って、コンピューター、iPad®、Android™タブレットからあらゆるミックス機能をリモートコントロール可能
- iOS®またはAndroid用のQMix®-UC(付属)を使って、モニター・ミックスをモバイルデバイスでコントロール可能
- Capture® 3.0マルチトラック・ソフトウェア付属
- Fender Studio Pro(永続版)が付属
ダウンロード
Don't see what you're looking for?
Log in to your my.presonus.com account.
- Universal Control v5.0.1.111903 Download (Mac)
- Universal Control v5.0.1.111903 Download (Windows)
- Universal Control v5.0.1.111903 (Android)
- StudioLive® Series III 16R Digital Rack Mixer Firmware v3.3.0.109659
- Universal Control v5.0.0.110112 Download (Windows)
- Universal Control v5.0.0.110112 Download (Mac)
- Universal Control v5.0.0.110112 (Android)
- Need an older version? Click here
Don't see what you're looking for?
Log in to your my.presonus.com account.
ハイライト
An integrated monitor mixer.
専用のモニター・ミキサーを用意することは、ミュージシャンがステージ上で自分の声をクリアに聞くことができるようにする最善の方法です。StudioLive Series IIIコンソール・ミキサーに接続すルことでStudioLive 16Rは、リモート入力とメイン出力を提供すると同時に、FlexMixを完全にコントロールできるため、各チャンネルとバスに独立したゲート、コンプレッション、EQ、エフェクトを備えたモニター・ミックスを最大6つまで作成することができます。
The digital stage box.
デジタルステージボックスとして、StudioLive 16Rは、StudioLive Series IIIコンソールのFat Channelから直接ゲインステージできる16個のリモートデジタル制御XMAXプリアンプを提供します。StudioLive 16Rの出力は、コンソールミキサーで利用可能なミックスを自動的にミラーリングするため、ルーティングが迅速かつ簡単になります。
One-click recording
StudioLive 16Rは、PreSonus® Capture®ライブレコーディングソフトウェアと緊密に統合されています。Capture®はミキサーから即座にセッティングでき、マウスを1回クリックするだけですべてのチャンネルとメインミックスを録音できるようにすることで、録音を容易にするように設計されています。キャプチャセッションはFender Studio Proでネイティブに開きます。

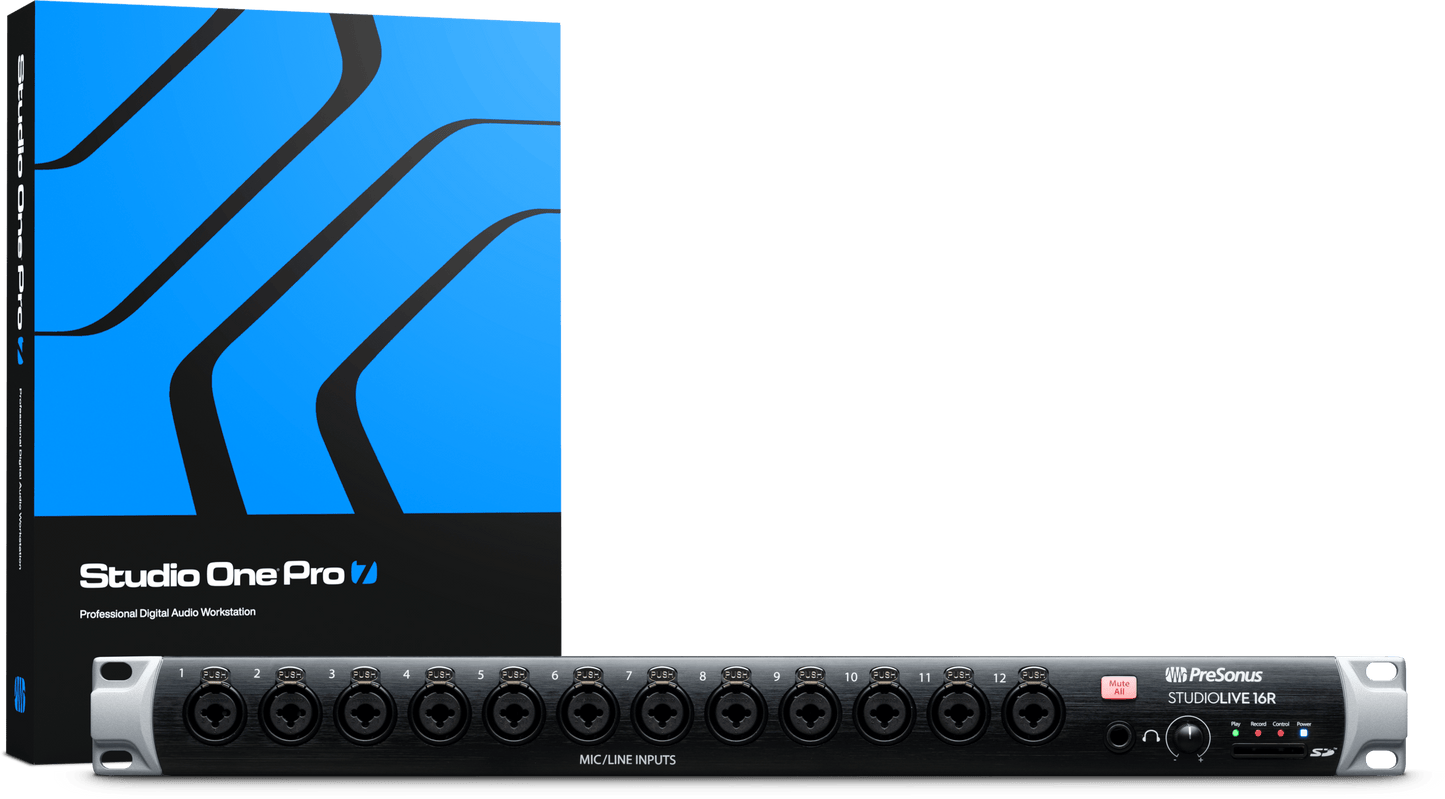

Fender Studio Pro DAW Software License Included.
ハードウェア登録後に Fender Studio Pro (永続版)が使用できます。
スペック
Phantom Power
+48 VDC (±2 VDC)
Power Consumption
35W (Continuous)
Voltage
100-120V
VoltageRequirements
100-230 VAC, 50-60 Hz
Color
Black
Product Name
StudioLive® Series III 16R Digital Rack Mixer, Black
Series
StudioLive®
Digital Audio AVB Audio Network Ports
Locking XLR, Ethernet
Digital Audio Network Control Port
RJ-45
Digital Audio USB Recording Port
USB 2.0, Type-B
Line Input Connection Type
RCA Female, Unbalanced (Stereo Pair)
Line Inputs Maximum Level
+12 dBu, ±0.5 dBu
Microphone Input Connection Type
Combo Locking XLR Mic - 1/4” TRS Line
Microphone Preamp Common Mode Rejection Ratio
65 dB (1 kHz at Unity Gain)
Microphone Preamp Frequency Response
20-20 kHz (±0.5 dBu at Unity Gain)
Microphone Preamp Gain Control Range
0 dB to 60 dB (±1 dB)
Microphone Preamp Input Impedance
1 kΩ
Microphone Preamp Maximum Input Level
=+12 dBu (Unity Gain)
Microphone Preamp Signal To Noise Ratio
94 dB (Ref = +4 dB, 20 kHz BW, Unity Gain, A-Weighted)
Microphone Preamp Total Harmonic Distortion
<0.005%, +4 dBu, 20-20 kHz, Unity Gain, Unweighted
Product Depth
12" (30.5 cm)
Product Height
1.75" (4.45 cm)
Product Height/Length
1.75" (4.45 cm)
Product Weight
8.6 lbs. (3.9 kg)
Product Width
19" (48.3 cm)
Refinement Weight
25-under
Digital Audio Internal Processing
32-bit, floating point
Power Cable
IEC
Recommended Ambient Operating Temperature
0˚ to 40˚ Celsius / 32˚ to 104˚ Fahrenheit
Supported Sample Rates
48 kHz, 44.1 kHz
Headphone Outputs Frequency Response
20 Hz to 20 kHz, +/-0.5 dB
Headphone Outputs Maximum Output
100 mW/ch. @ 60Ω Load
Headphone Outputs Signal To Noise Ratio
96 dB, 1 kHz, Maximum Gain, 20 Hz BW, Unweighted
Headphone Outputs Total Harmonic Distortion
0.01%, 1 kHz, Maximum Gain, 20 Hz BW, Unweighted
Line Outputs Connection Type
1/4" TRS, Balanced
Line Outputs Maximum Output Level
=+18 dBu, ±0.5 dBu
Line Outputs Output Impedance
100 Ohms
XLR Outputs Maximum Output Level
=+24 dBu, ±0.5 dBu
XLR Outputs Output Impedance
100 Ohms
Crosstalk (Adjacent Channels)
-87 dB (Reference = +4 dBu, 20 Hz-20 kHz, Unweighted)
Digital Audio Bit Depth
24
Digital Audio Dynamic Range
ADC Dynamic Range: 115 dB (A-Weighted, 48 kHz), DAC Dynamic Range: 115 dB (A-Weighted, 48 kHz)
Digital Audio Reference Level For Zero dBFS
=+18 dBu
Digital Audio Total System Latency
1.9 ms (local routing, analog in-analog out, all processing active)
